一、显微镜成像原理

1、光学显微镜
光学显微镜主要由目镜、物镜、载物台和反光镜组成。目镜和物镜都是凸透镜，焦距不同。物镜的凸透镜焦距小于目镜的凸透镜的焦距。物镜相当于投影仪的镜头，物体通过物镜成倒立、放大的实像。目镜相当于普通的放大镜，该实像又通过目镜成正立、放大的虚像。经显微镜到人眼的物体都成倒立放大的虚像。反光镜用来反射，照亮被观察的物体。反光镜一般有两个反射面：一个是平面镜，在光线较强时使用；一个是凹面镜，在光线较弱时使用，可汇聚光线。

2、电子显微镜
电子显微镜的分辨能力以它所能分辨的相邻两点的最小间距来表示。20世纪70年代，透射式电子显微镜的分辨率约为0.3纳米(人眼的分辨本领约为0.1毫米)。现在电子显微镜最大放大倍率超过300万倍，而光学显微镜的最大放大倍率约为2000倍，所以通过电子显微镜就能直接观察到某些重金属的原子和晶体中排列整齐的原子点阵。

二、发明过程

1、显微镜是人类最伟大的发明之一。在它发明出来之前，人类关于周围世界的观念局限在用肉眼，或者靠手持透镜帮助肉眼所看到的东西。

2、显微镜把一个全新的世界展现在人类的视野里，人们第一次看到了数以百计的“新的”微小动物和植物，以及从人体到植物纤维等各种东西的内方便就看见部构造。显微镜还有助于科学家发现新物种，有助于医生治疗疾病。

3、最早的显微镜是16世纪末期在荷兰制造出来的。发明者是亚斯·詹森,荷兰眼镜商，或者另一位荷兰科学家汉斯·利珀希，他们用两片透镜制作了简易的显微镜，但并没有用这些仪器做过任何重要的观察。

4、后来有两个人开始在科学上使用显微镜。第一个是意大利科学家伽利略。他通过显微镜观察到一种昆虫后，第一次对它的复眼进行了描述。第二个是荷兰亚麻织品商人列文虎克（1632年-1723年），他自己学会了磨制透镜。他第一次描述了许多肉眼所看不见的微小植物和动物。

5、1931年，恩斯特·鲁斯卡通过研制电子显微镜，使生物学发生了一场革命。这使得科学家能观察到像百万分之一毫米那样小的物体。1986年他被授予诺贝尔奖。

三、显微镜仪器结构

（一）光学显微镜结构
光学显微镜由目镜，物镜，粗准焦螺旋，细准焦螺旋，压片夹，通光孔，遮光器，转换器，反光镜；载物台，镜臂，镜筒，镜座，聚光器，光阑组成。普通光学显微镜的构造主要分为三部分：机械部分、照明部分和光学部分。
1、机械部分
（1）、镜座
是显微镜的底座，用以支持整个镜体。

（2）、镜柱
是镜座上面直立的部分，用以连接镜座和镜臂。

（3）、镜臂
一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

（4）、镜筒
连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

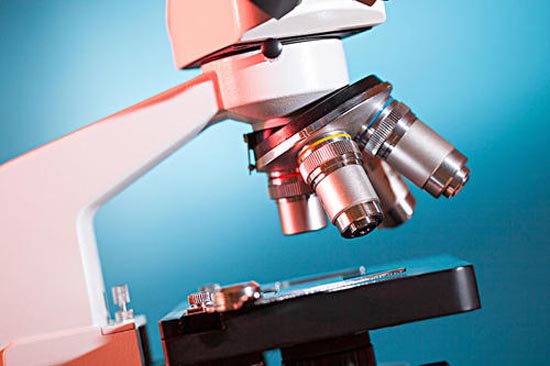

（5）、物镜转换器(旋转器)简称“旋转器”
接于棱镜壳的下方，可自由转动，盘上有3－4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。转换物镜后，不允许使用粗调节器，只能用细调节器，使像清晰。

（6）、镜台(载物台)
在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器(推片器)，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。

（7）调节器
是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。
①、粗调节器(粗准焦螺旋)
大螺旋称粗调节器，移动时可使镜台作快速和较大幅度的升降，所以能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。

②、细调节器(细准焦螺旋)
小螺旋称细调节器，移动时可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象，并借以观察标本的不同层次和不同深度的结构。

2、照明部分
装在镜台下方，包括反光镜,集光器。
（1）、反光镜
装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是将光源光线反射到聚光器上，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。

（2）、集光器(聚光器)
位于镜台下方的集光器架上，由聚光镜和光圈组成，其作用是把光线集中到所要观察的标本上。
①、聚光镜
由一片或数片透镜组成，起汇聚光线的作用，加强对标本的照明，并使光线射入物镜内，镜柱旁有一调节螺旋，转动它可升降聚光器，以调节视野中光亮度的强弱。

②、光圈(虹彩光圈)
在聚光镜下方，由十几张金属薄片组成，其外侧伸出一柄，推动它可调节其开孔的大小，以调节光量。

3、光学部分
（1）、目镜
装在镜筒的上端，通常备有2－3个，上面刻有5×、10×或15×符号以表示其放大倍数，一般装的是10×的目镜。

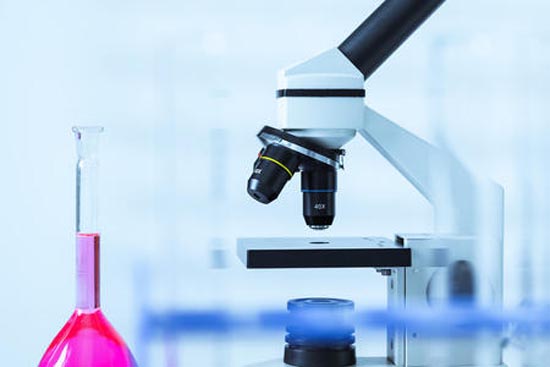

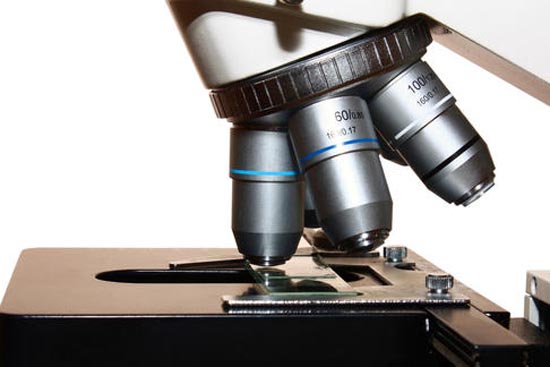

（2）、物镜
装在镜筒下端的旋转器上，一般有3－4个物镜，其中最短的刻有“10×”符号的为低倍镜，较长的刻有“40×”符号的为高倍镜，最长的刻有“100×”符号的为油镜，此外，在高倍镜和油镜上还常加有一圈不同颜色的线，以示区别。

（3）、放大倍数
显微镜的放大倍数是物镜的放大倍数与目镜的放大倍数的乘积，如物镜为10×，目镜为10×，其放大倍数就为10×10=100。显微镜目镜长度与放大倍数呈负相关，物镜长度与放大倍数呈正相关。即目镜长度越长，放大倍数越低；物镜长度越长，放大倍数越高。

（二）电子显微镜结构
1、概述
电子显微镜由镜筒、真空系统和电源柜三部分组成。镜筒主要有电子枪、电子透镜、样品架、荧光屏和照相机构等部件，这些部件通常是自上而下地装配成一个柱体；真空系统由机械真空泵、扩散泵和真空阀门等构成，并通过抽气管道与镜筒相联接,电源柜由高压发生器、励磁电流稳流器和各种调节控制单元组成。

2、电子透镜
电子透镜是电子显微镜镜筒中最重要的部件，它用一个对称于镜筒轴线的空间电场或磁场使电子轨迹向轴线弯曲形成聚焦，其作用与玻璃凸透镜使光束聚焦的作用相似，所以称为电子透镜。现代电子显微镜大多采用电磁透镜，由很稳定的直流励磁电流通过带极靴的线圈产生的强磁场使电子聚焦。

3、电子枪
电子枪是由钨丝热阴极、栅极和阴极构成的部件。它能发射并形成速度均匀的电子束，所以加速电压的稳定度要求不低于万分之一。
